3D打印是一種將材料逐層堆積并黏合成實體的快速成型技術[口，由于其層層疊加的加工特點又被稱為增材制造⑵。該技術誕生于1984年,經歷了幾十年的迅速發展,3D打印漸漸進入了我們的日常生活，目前已被廣泛應用于醫療、建筑、生物、食品、服裝設計、文物保護等領域。3D打印建筑技術最早是美國學者Joseph Pegna⑶提出的,它是一種按照預先設計的建筑模型和程序，用特制的打印“油墨”一建筑材料一通過機器設備智能“打印”出來并逐層累加,從而達到建筑建設標準且具有實用功能的建筑的技術。

與傳統建筑工藝相比,3D打印技術具有滿足復雜的多樣化建筑外形、施工周期短、施工安全、節約勞動力、降低成本、對環境友好等優勢3D打印技術的引入，把建筑業帶入了數字領域,它將建筑設計、施工、項目管理、裝備、新型材料、應用融合等綜合為一個新的體系，可快速建造出各種傳統建筑工藝不易建造甚至無法實現的新型建筑結構。

本文結合3D打印建筑技術進展，介紹3D打印在建筑設計與施工、項目管理、建筑裝飾裝修和古建筑修復等領域的典型應用，并指出3D打印今后在建筑行業需要面對的挑戰。

1、建筑設計與施工

對于建筑師來說,可以創建復雜外形的建筑是3D打印最大的優勢⑹。例如逐步成熟的非線性建筑，依靠自由多變的外形特征煥發了城市新的活力⑺，但是它復雜的外形使得施工中定位、模板安裝、支模架搭設有很大困難。

如今3D打印建筑的興起和云計算的到來,鼓舞著勇于創新的建筑師們繼續進行非線性建筑的深化應用⑻，為自由建筑外形的進一步發展提供了便捷條件。

1.1裝配式打印

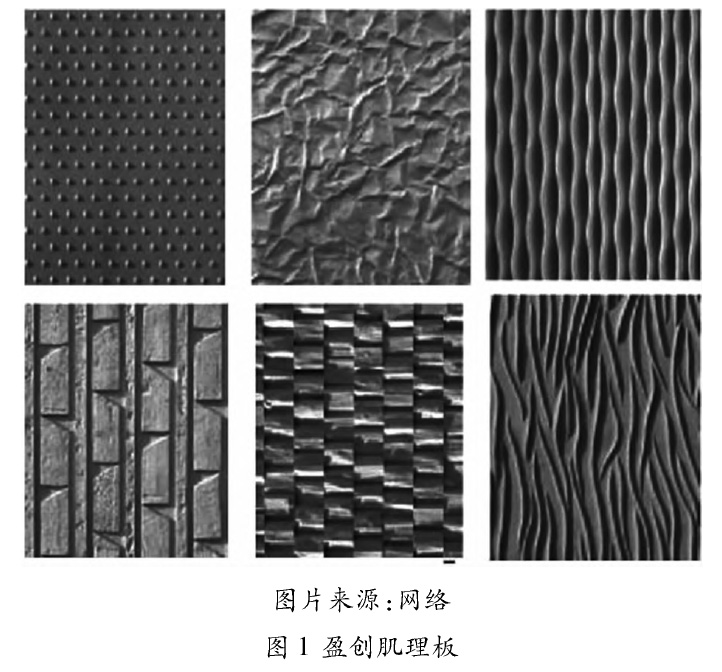

預制裝配式的3D打印建筑是預先在電腦中將三維建筑模型按照不同的結構或受力情況劃分成多個部分，在工廠分別打印完成后再運至現場組裝）9]。與傳統預制裝配式建筑不同的是，預制板可以直接打印出不同的肌理而不 需要后期美化加工（如圖1盈創集團的不同肌理板），給建筑外觀帶來了新的可能。

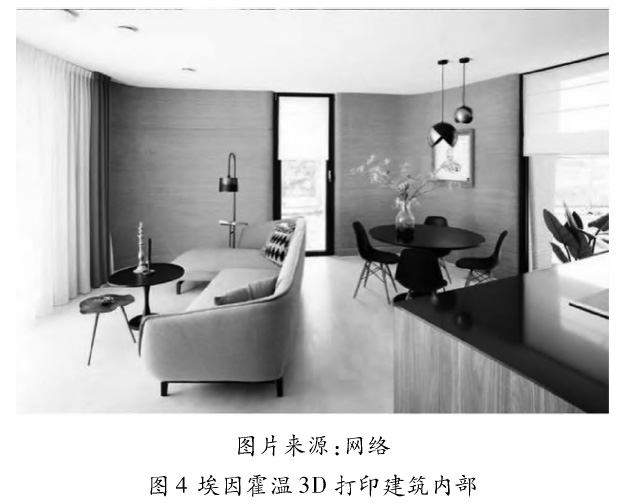

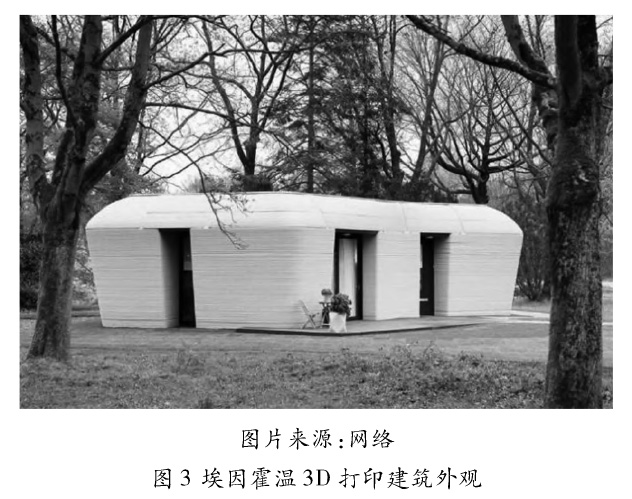

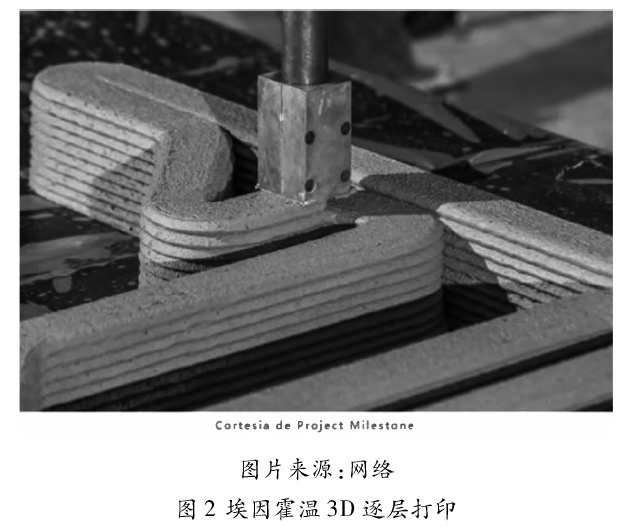

2021年8月，位于荷蘭埃因霍溫（Eindhoven）的3D打印房屋將迎來第一批租戶。這是5棟獨立的單層出租房屋，外形看起來像一塊大石頭，使人眼前一亮。建筑面積94平方米，有寬敞的客廳，兩間臥室。房屋由24個逐層打印的混凝土部件組成（見圖2），這些工廠里打印好的部件通過卡車運到施工現場裝配，最后安裝屋頂和窗框并完成整棟房屋的建造（見圖3）,所有的家具、裝飾依然為傳統施工技術（見圖4）。

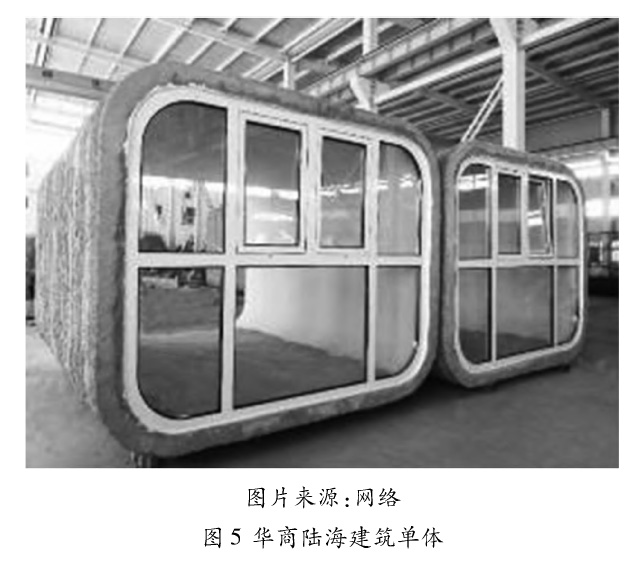

這些3D打印混凝土房屋有超厚的隔除了國外的飛速發展，我國的北京華商陸海科技有限公司也已推出了適用于裝配式建筑的龍門式建筑3D打印機，既輕便又便宜,用來建造數字化設計、工廠化生產、裝配式組裝的3D裝配式建筑。施工過程中不受季節影響，需要的建筑工人數量很少，建筑質量得到提升的同時還大大縮減了施工周期。與傳統“裝配式建筑”將事先做好的梁、板、柱、墻等建筑構件在施工現場進行搭積木式拼合的產業模式不同，華商陸海3D裝配式建筑主要是基于3D打印建筑技術，以“單體建筑”為單位在工廠進行定制化打印（見圖5），最終在現場裝配而成，解決了傳統“裝配式建筑”墻面開裂、板材拼接縫隙不均、隔音效果不佳、保溫隔熱效果差等難題。

1.2整體式打印

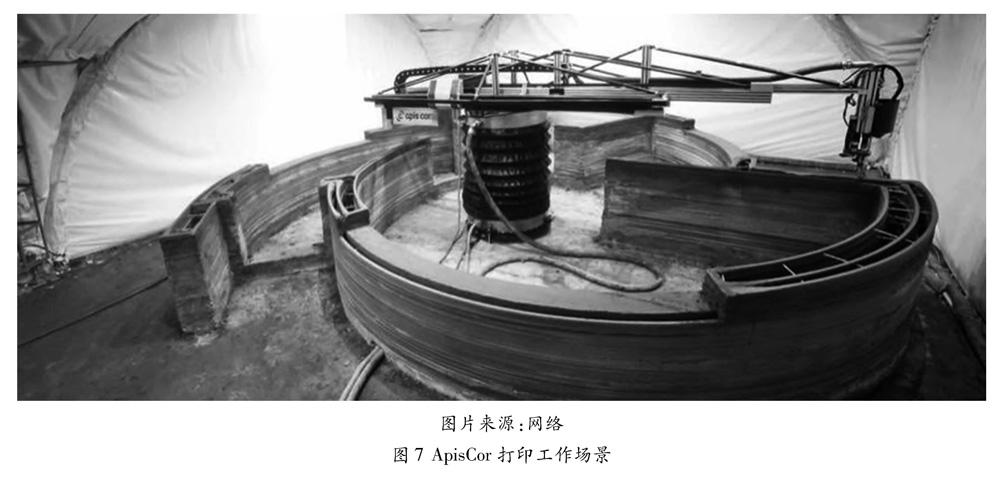

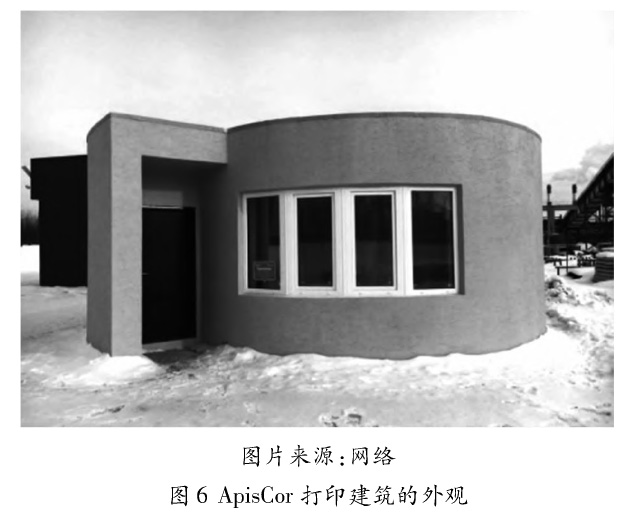

不同于裝配式的3D打印建筑技術，整體式打印不需要在工廠里打印好獨立的構件再運到建筑基地進行組裝，而是直接在現場建造，整個建筑用打印機在原點一次性打印建造完成。2017年，俄羅斯建造了一座占地37平方米的房子（見圖6 ），只花了不到一天就建造完成，成本7萬多元人民幣。它是由舊金山ApisCor公司生產的圓形3D打印機建造完成（見圖7）。這款緊湊型的3D打印機便于運輸，它有一個旋轉底座和起重機般的機械手臂,底座部分用于存儲、供應原料,360。旋轉的活動手臂負責搭建，因此可以實現比自身更大的打印尺寸。

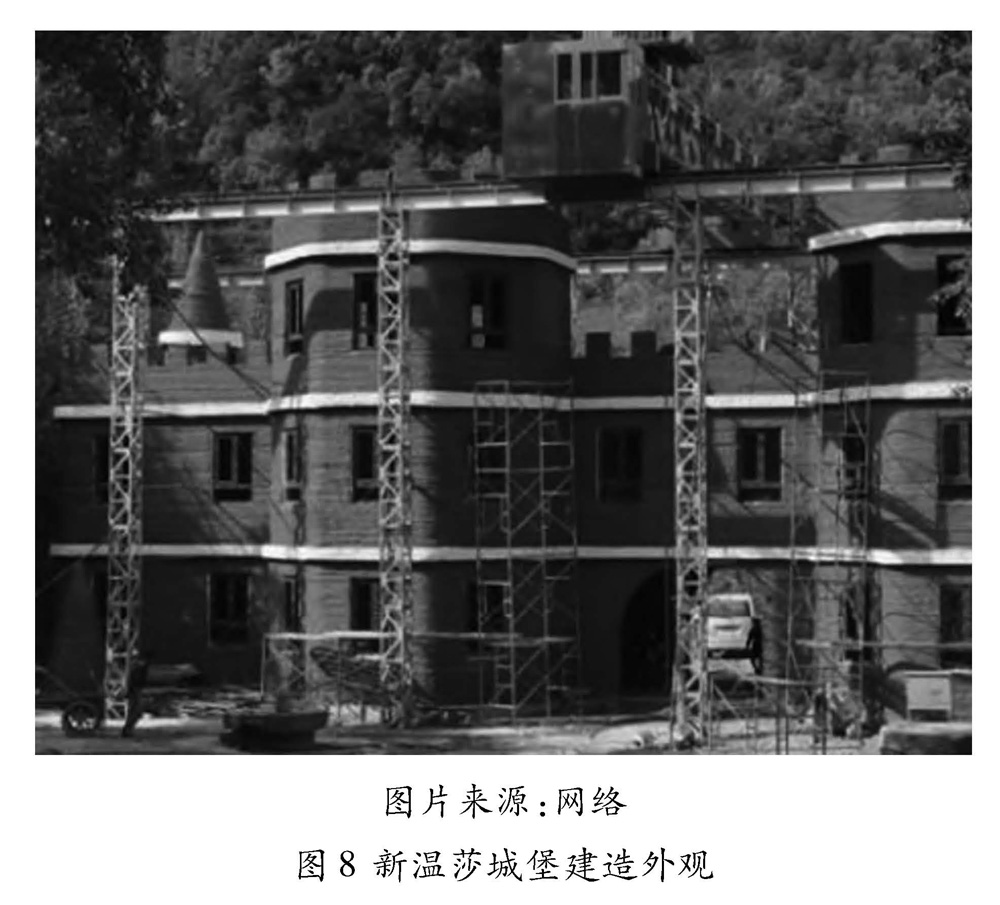

北京華商陸海科技有限公司從2016年的以鋼筋混凝土為原材料的“現場整體打印”的示范建筑，到2018年打印的正式商用建筑“新溫莎城堡”（圖8）,向我們展示了我國3D打印建筑技術的快速發展。“新溫莎城堡”面積超過600平方米，是由華商陸海自主研發的“建筑3D打印機”完成的,在不到2個月的打印工期內，建筑3D打印機噴射出超過500噸的混凝土,實現了風格迥異的多層建筑的現場整體打印。

2019年11月，中建股份技術中心和中建二局華南公司聯合完成了一棟7.2米高,總面積230平方米的雙層辦公樓的打印（見圖9）,打印設備由中建機械公司設計制造，打印材料、設備、工藝及控制軟件均是自主開發，建筑3D打印技術利用電腦智能控制，全部使用機械自動化操作，可以做到24小時不間斷打印，主體打印只需3天,節約材料超過60%,建好的房屋壽命可達50年。打印出的中空墻壁還可以填充保溫材料達到節能降噪的目的（見圖10）。

2、建筑材料

3D打印建筑物使用的建筑材料是通過3D打印機的傳輸管和噴嘴擠出的“油墨”，這種特殊“油墨”主要由膠凝材料、各種粗細骨料、外加劑、特種纖維等皿混合制成。

3D打印機噴嘴結構復雜，操作不當容易堵塞，因此,3D打印建筑材料的配制要求比傳統建筑材料要高。水泥基材料作為主要的3D打印建筑材料［⑴，是基于流變學原理及水泥水化原理實現水泥基材料的3D打印［經⑷。其研發）15-7*包括:通過添加不同配比的外加劑，控制水泥基材料的流變性和收縮率，增加水泥基材料的強度、韌性和耐久性，提高打印材料的層間黏結性能;通過選用不同的骨料，減輕結構自重）;在管理上制定打印材料的性能評價方法等。

2.1增加強度、硬度和耐久性

3D打印建筑所用的水泥基材料要確保硬化后具備一定的強度、硬度和耐久性，相鄰兩層材料之間要能緊密黏結成一個整體。 一般認為，適合3D打印建筑材料添加的骨料應為粒徑10毫米以下的近似球型，具有高強度低密度的特性）

Wegea D等）2通過測試發現采用粉末黏結工藝成型的3D打印水泥基材料抗凍融性能滿足標準要求；劉致 遠122］針對寒冷條件下水泥基材料強度發展規律及抗凍耐久性進行了研究，總結了添加不同外加劑后材料抗壓、抗折性能的變化;曹香鵬等［23］通過在添加了礦物摻合料的 復合膠凝材料中摻入中空玻璃微珠，制備出了抗壓、抗折強度適宜的建筑材料;王里等）制備了環氧樹脂改性砂漿和氯丁橡膠改性砂漿來增強相鄰材料層的界面黏結性能，增強打印建筑的整體穩定性;Zhang等）研究發現,3D打印水泥基材料具有較高的抗壓強度和抗彎強度，較低的干燥收縮率，較好的抗硫酸鹽侵蝕和碳化能力，但抗凍害和氯離子滲透能力較低。

2.2優化可打印性能

相對于傳統建筑用混凝土,3D打印用混凝土需要有適宜的流動性，不堵塞管道和噴嘴，并能短時間內凝結。

若流動性過大，凝結速度慢，會導致在3D打印過程中材料無法堆疊;而流動性過小，則會導致3D打印機噴頭的堵塞。因此，研發新型復合外加劑來控制水泥基材料的硬化時間是3D打印建筑材料研究的重要方向） 。學者們的研究表明,摻入減水劑使混凝土具有較好的流動性已經成為混凝土獲得較快初凝能力的一種重要方法;LE T T等）30-31］研究發現，降低水膠比、增加粉煤灰摻量有助于降低打印過程中混凝土漿料的收縮率;范詩建等132］則提出添加改性劑的磷酸鹽水泥具有快凝、早強、黏結強度高和生物相容性好的優點;薛龍）33］研究發現，添加促強減縮劑、無堿液體速凝劑以及硫酸鋁溶液能夠明顯縮短水泥的凝結時間;使用硫鋁酸鹽水泥和鋁酸鹽改性硅酸鹽水泥能獲得早強快凝的3D打印混凝土）34-35］ ; Zhang Y等人）36］設計了一種在輸送過程和擠出時具有良好流動性的水泥漿體;李艷玲）37］研究了添加不同化學外加劑的水泥基建筑砂漿性能后發現,3D打印建筑砂漿降低了不能振搗夯實材料所造成的收縮變形，且凝結時間可控，可擠出性能與力學性能較好;高效減水劑和緩凝劑的最佳摻量可改善材料流變性能。

據統計，我國由于城市建設的需求，傳統的建造方式每年產生的建筑廢料高達20億噸。隨著3D打印建筑技術的推廣和打印“油墨”的研發，使用建筑廢料進行打印得到了研究者的關注。通過這種技術，可以回收大量的建筑廢料有效利用后，變成建設科技智能城市的重要物資，不但節省城市建設的費用，也極大地降低了建筑垃圾對城市的環境污染。另外，研究人員也在積極地研制開發其他新型材料，如:砂材料、生物纖維材料和智能材料等。

3、建筑裝修與裝飾

3D打印技術可以建造一些形態復雜的產品,使造型藝術不再受限于制造技術，促使設計師將設計重點更多地放在產品的外觀創新上，表達自己天馬行空的思路）38］。目前，一些3D打印產品設計網站的出現，客戶可以很方便地與設計師溝通后購買個性化設計，使客戶自由定制建筑內裝飾裝修產品）39］。由于打印室內裝飾使用的材料性能要求（如強度等）比建筑主體低，能更好地展現出3D打印技術在復雜曲面造型中精細、高效、低成本的特點。法國設計師Frangois Bement和Sonic Laugiee的作品“ Habitat imprime（以一種全新的思維突破了傳統的室內設計（圖11），依據不同家具和設備衍生出變化的墻壁厚度,通過不同材料（塑料、混凝土、砂石）的疊加，打造出一個與眾不同的個性化空間，或許將成為未來小戶型裝飾裝修的另一種發展趨向;上海東海廣場SOHO售樓處室內裝飾和一體化完整家居打印的自由曲面則處處散發著科幻的氣息（圖12 ）

除了現代化的裝飾與裝修,3D打印技術對于傳統建 筑裝飾技能的保留與傳承也起著積極的推動作用。我國 江西樂平素有“中國古戲臺博物館”之美譽,古戲臺建筑營 造技藝入選為國家級非物質文化遺產，其精美的木雕讓人 嘆為觀止。現今傳統工藝技術的學習傳承者愈來愈少，以 致木雕、石雕等很多傳統技藝在流失,據許飛進團隊[40]考 察,現存的樂平雕刻工匠正趨于老齡化，年輕的傳承人嚴 重缺乏;另外,大部分工匠技藝不傳外姓徒弟的傳統方式 增加了技藝傳承斷層的危機。于是,研究者借助紅外線掃 描并建模的技術儲存下數字化的雕刻數據，最終建立數據 庫加以整理和保存，從而將高超的傳統技藝留存下來，需 要時再通過3D打印的實體模型來學習制造。此外,劉新業 等人[41]依照影像數據采集、數字建模、修復模型細節、場 景渲染的步驟對沈陽北塔建筑紋飾進行修復，最終通過 3D打印技術實現了紋飾的復原，為展現地域文化帶來了 可行的新模式。值得關注的是，在古建筑建造和保護的研 究中通過紅外線掃描技術進行古建筑數字化建模[42-43] #建 立古建筑常用的3D構件庫并進行3D打印的技術[44-45]已 在古建筑裝飾構件的替換中取得突破，但在受力復雜的梁 柱構件上進行替換還在試驗當中[46] 。

結語

3D打印建筑具有節約資源、降低成本、工期較短、設 計靈活等優勢，目前十分適用于緊急安置等住房，在農村 和受災重建活動板房中具有其優勢。同時，由于3D打印 建筑在技術上仍然有欠缺，管理上也還不完善，在未來需 要面對以下挑戰：

(1)技術發展。3D打印因其材料層層疊加、架空部位 缺乏支撐和受建造環境的影響原因，以目前的技術在混凝 土中配筋還有一些障礙[47];因此,要提高3D打印建筑的 整體性和抗震性，還需要在創新結構設計和新型材料的研 發方向拓展。同時，有針對性地促進計算機輔助設計、激 光技術、A技術、數控技術、材料工程等多項技術集成化發 展才能加快3D打印建筑的推廣。此外，探索由若干小機 器人(打印機)在三維模型中協調執行復雜、龐大建筑的打 印任務，是未來3D打印建筑的發展方向之一，機械和軟件 集成開發對于小型群組機器人集合打印并提高打印精度 的研發有著強力的推動作用。

(2)制定評價體系和建設規范標準。對于3D打印建 筑的整體抗震性、防火性、使用年限的研究較少，與施工組 織管理相關的規范較少,建筑各構配件的剛度、強度的質 量標準缺乏[48]。目前，美國的材料與試驗協會(ASTM)已 經有了建筑3D打印的技術標準,我國關于擠出工藝的3D 打印建筑技術及其水泥基材料也已經發布了《混凝土 3D 打印技術規程》(T/CECS 786—2020),目前還有多部關于 3D打印水泥基材料工作性能及力學性能的行業標準或協 會標準正在編寫。可見3D打印建筑技術相關標準體系正

在逐漸建立，隨著大量3D打印建筑的研究應用結果不斷 完善和相關標準的設立,3D打印技術將會走向市場化之路。

(3)建筑項目管理的變革。希望建筑設計師們能利用 高度的設計自由重塑人們對建筑的思考方式[49],也為項 目經理等管理層把權力下放,形成自我監管的分散化管理 方法指明了方向[50]。行業內的利益相關者(建筑師、工程 師、客戶、開發商、分包商、材料供應商乃至政府主管部門 等)需要分擔建造技術創新后的風險；除此以外，傳統的建 筑項目工業化是利用較高程度的預制和場外生產的方法， 將增值活動轉移到供應鏈的上游[51-52],而3D打印技術的 使用扭轉了這一趨勢，將增值活動重新轉回建筑工地，只 是將復雜部件的生產轉移到場外，這對于建筑工業化的發 展方向將會有極大的影響。

參考文獻：

[1]李滌塵，賀健康，田小永，等?增材制造：實現宏微結 構一體化制造[J].機械工程學報,2013,49(6) $129-135.

[2]GIBSON I,ROSEN D W,STUCKER B. Additiveman- ufactur-in/ technologies] M]. New York:Sprin/er,2014.

[3]PEGNA J. Exploratory investigation of solid freeformconstruction [J]. Automation in consiucCon, 1997,5(5) ：427-437.

[4]王子明，劉瑋.3D打印技術及其在建筑領域的應 用[J].混凝土世界,2015(1) $50-57.

[5]王香港，王申，賈魯濤，等.3D打印混凝土技術在 新冠肺炎防疫方艙中的應用[J].混凝土與水泥制品,2020 (4) $1-4.

[6 ] Ha/er I, Golonka A, Putanowicc R. 3D Printin/ of Buildin/s and Buildin/ Components as tOe Future of Sustainable Construction? [ J]. Procedia En/neerin/,2016,151 $292-299.

[7]李國勇.非線性建筑從設計到施工難點及解決方 案——以平潭海島科學博物館項目為例[J].安徽建筑， 2018,024(003) $142-143.

[8]秦正.非線性建筑設計[J].建筑工程技術與設計， 2016( 20) .

[9]章國琴?建造語境下3D打印建筑技術綠色應用的 瓶頸及價值思考[J].建筑技術,2016,47(10) $880-882.

[10]張大旺，王棟民.3D打印混凝土材料及混凝土建 筑技術進展[J].硅酸鹽通報,2015(06) $1583-1588.

[11]張翼，朱艷梅，任強-3D打印建筑技術及其水泥 基材料研究進展評述[J].硅酸鹽通報，2021,40 (06), 1796-1807.

[12]WANGLER T, ROUSSEL N,BOS F P,ei ai. Digitai conceeie$ aeeeoew[ J] .Cemeniand ConceeieReseaech, 2019, 123$105780.

[ 13] ROUSSELN.Rheooo/ocaoeequoeemenisfoepeoniaboconcretes[ J]. Cemenl and Concrete Research,2018,112：76-85.

[14 ] DE SCHUTTER G, LESAGE K, MECHTCHERIDEV,et ai. Vision of 3D printing Wth concrete: technicai,economo and environmentalpotentiOs[J]. Cement and Concrete Research,2018,112：25-36.

[15] LIM S,BUSWELL RA,LETT,et ai. Devvlopmentsin construction-scale additive manufacturing processes [ J ]. Automationin Construction,2012 ,21 ：262-268.

[16] BUSWELL R A, LEAL DE SI/VA W R, JONES SZ,et ai. 3D printing using concrete extrusion:a roadmap for research [J ]. Cement and Concrete Research ,2018,112 ： 37-49.

[17] ASPRONE D,MENNA C,BOS F P,et ai. Rethinkingreinforcement for digitai fabrication with concrete [ J ]. Cementand Concrete Research ,2018,112 ： 111 -121.

[18] 馬國偉，柴艷龍，王里，等.3D打印陶砂輕質混凝土的制備與力學性能測試[J].實驗力學，2020,35 (1 )：58-66.

[19] LETT, AUSTID S A,LIMS, etai. Hardened propertiesofhigh-peQormancc printing concrete [ J ]. Cement andConceeRKeKaech[ J] .2012,42(3) ：558-566.

[20] 耿會嶺，楊政，袁雅賢.3D打印在建筑領域的應用[J].混凝土與水泥制品,2019,No.279(07) ：38-42+87.

[21 ] Weaer D,Lowke D,Gehlen C ,et ai. Additive manufacturingof concrete elements using selective cement paste intrusion-----etect of layer orientation on strength and durability[C ] // 1st International Conferencc on Concrete and DigitaiFabrication Digital Concrete 2018. 2018.

[22] 劉致遠.3D打印水泥基材料流變性能調控及力學性能表征[D].中國建筑材料科學研究總院,2019.

[23] 曹香鵬，黃明洋?玻璃微珠對OPC-SAC體系復合膠凝材料性能的影響及在3D打印中應用[J].混凝土與水泥制品,2020(2) ：14

[24 ] WANG L, TI/N Z H, MA G W, etai. Interlayerbonding ioprovement ef 3D printed concrete with polymer modifiedmortar:Experioents and molecular dynamics studies [ J ].Cementand Concrete Composites, 2020,110.

[25] ZhangY,Zhang Y, Yang L,et aL Hardened propertiesand durability of larce-scale 3D printed cement-based materialo[J]. Materials and Structures,2021,54(1) ： 1-14.

[26] 文俊，蔣友寶，胡佳鑫，等.3D打印建筑用材料研究，典型應用及趨勢展望[J].混凝土與水泥制品，2020,290( 06) ：52-55.

[27] 趙鵬輝，徐清.3D打印混凝土建造工藝及原材料探析[J].中國水運(下半月),2018(8) ：108.

[28] 喬星宇，李韻通，潘寧.3D打印建筑混凝土配合比設計研究[J].現代裝飾(理論),2016(6) ：240-241.

[29] 王棟民，熊衛鋒，左彥峰，等?聚羧酸鹽高性能減水劑的制備,作用機理及應用現狀[J].混凝土，2008 (5):64-67.

[30] LE T T, AUSTIN S A,LIMS,etai. Hardened propertiesofhigh-peCormancc printing concrete [ J ]. Cement andConcrete Re search [ J ]. 2012,42(3) ： 558-566.

[31] LETT, AUSTIN S A, LIM S, etai. Mia design andfreshproperties for high-peeormancc printing concrete [ J ]. MaterialsandStructucs,2012 ,45(8) : 1221 -1232.

[32] 范詩建，杜驍，陳兵.磷酸鹽水泥在3D打印技術中的應用研究[ J] . 新型建筑材料,2015,42(1) ：1-4.

[33] 薛龍.3D打印水泥基材料的制備與性能研究[D].北京：北京工業大學,2017.

[34] 張大旺，王棟民.3D打印混凝土材料及混凝土建筑技術進展[J].硅酸鹽通報,2015,34(6) ：1583-1588.

[35] 高磊，羅易，許蔣鵬，等?樁基工程3D打印混凝土材料工程性質研究[J].河北工程大學學報：自然科學版，2018,35(4)：21-24.

[36] Zhang Y,Zhang Y,Lia G,et ai. Fresh properties of anovei 3D printing concrete ink [ J ]. Construction and BuildingMaterials,2018,174：263-271.

[37] 李艷玲.基于化學外加劑的3D打印建筑砂漿材料性能研究[J].工業加熱,2021,50(7) ：4.

[38] 鐘光明，侯珂，朱嘉琪.快速成型技術在仿生家具設計中的應用研究[J].家具與室內裝飾,2019(02):84-85.

[39] 王芳君，夏溢涵，鄧德儒.3D打印技術在室內設計中的應用[J].家具與室內裝飾,2014(08) ：14-15.

[40] 許飛進，李昌鵬，張霄霄.3D打印技術在古建筑保護中的運用[J].南昌工程學院學報,2018,037 (001):58-62.

[41] 劉新業.3D打印技術在古建筑紋飾復原中的應用實現[J].山東工業技術,2016(12) ：234.

[42] 何原榮，陳平，蘇錚，等.基于三維激光掃描與無人機傾斜攝影技術的古建筑重建[J].遙感技術與應用,2019,34(6) ：1343-1352.

[43] 許睿?明清古建筑木構件信息模型建立與利用的研究[ D] . 北方工業大學,2020.

[44] 王茹.古建筑數字化及三維建模關鍵技術研究[ D] . 西北大學,2010.

[45] 徐超利.古建筑3D打印中支撐結構生成算法研究[ D] . 西北大學,2017.

[46] 許飛進，李昌鵬，張霄霄.3D打印技術在古建筑模型中的實驗設計與分析[J].實驗室研究與探索，2018(6) ：181-184.

[47] 藺喜強，張濤，霍亮，等.水泥基建筑3D打印材料的制備及應用研究[J].混凝土,2016(6) $141-144.

[48] 丁烈云，徐捷，覃亞偉.建筑3D打印數字建造技術研究應用綜述[J]. 土木工程與管理學報，2015 (03):1-10.

[49] Gardiner J B. Exploring the emeieing design 1x000 orconstrucaon 3D printing-project led architectural reseaoh. 2011.

[50 ] Hofmann E, M Riisch. Fidustg 4. 0 and the currentsiaiusasweeaseuiueepeospecison eogisiics[ J] .CompuieesinFndusies，2017，89$23-34.

[51 ] Pan W, Gibb A G F, Dainty A R J. Perspectives ofUK housebuilders on the use of oPsite modern methods of construction[J ]. Construction Management 。 Economics, 2007,25(2)$183-194.

[ 52] ThuesenC, Heam L.Eeicienion-siieconsieuciion$eeaeningpoiniseeom aGeeman peaieoem eoehousing[ J] .ConsieuciionFnnoeaiion,2011 ,11 (3) $338-355.

基金項目：2021年云南省大學生創新創業訓練項目“智增3D打印工作室"(項目號：DC202110681039X) ；2021年云南師范大學“課程思政”建設項目《建筑制圖》(項目

號$2021kcsz26))；2021年云南省大學生創新創業訓練項目“基于光伏熱解農業廢棄物制備生物炭系統設計”(項目號：S202110681021S)

作者簡介：黎家昕(2001 —),男，漢族，廣東恩平人，本科，研究方向：文物保護與3D打印技術。

*通訊作者：姚昊翊(1989—'，女，漢族，云南玉溪人，碩士，講師，研究方向：建筑節能與太陽能光熱利用。
