一、產(chǎn)品特點

1、能有效控制陽極與陰極的比例。

2、陽極溶解性好，產(chǎn)生陽極泥少。

3、陽極材料的裝載或補充方便。

4、陽極材料使用完全，節(jié)省能源消耗。

5、鈦包銅的特點：它既能保證銅材原有的導電性能，又利用鈦覆蓋保護了銅體不被腐蝕，并大大降低了電鍍，電鍍液的污染。

二、使用方法

1、鈦的導電性較差，一般在水外的掛鉤通電電流不大于0.26A/CM2,否則鉤體發(fā)熱，導致電鍍液溫度升高，制冷量增加，浪費電能，甚至會因為發(fā)熱燒壞塑料槽體，發(fā)現(xiàn)鈦籃鉤明顯變熱時，可增加鈦籃數(shù)量或增大鈦籃鉤橫截面尺寸改善鈦籃導電情況

2、鈦藍鉤與電極一般不采用平面或圓面接觸，此方式易造成接觸不良，使電極產(chǎn)生斑點腐蝕。

3、鈦籃口應略高于液面，以防止陽極渣外流。

4、鈦籃下端應高于零件100-150mm,以避免下端零件電流過于集中、引起燒焦。

5、鈦籃與陽極應緊密接觸，否則鈦籃上的陽極電位將急劇升高使鈦藍表面發(fā)生析氧和析氯反應，引起鈦藍損壞和添加劑的氧化。

6、陽極袋要把鈦籃口包緊，袋底應留出幾厘米間隙，以存儲可能產(chǎn)生的陽極泥渣。

三、常用鈦藍袋布料特性

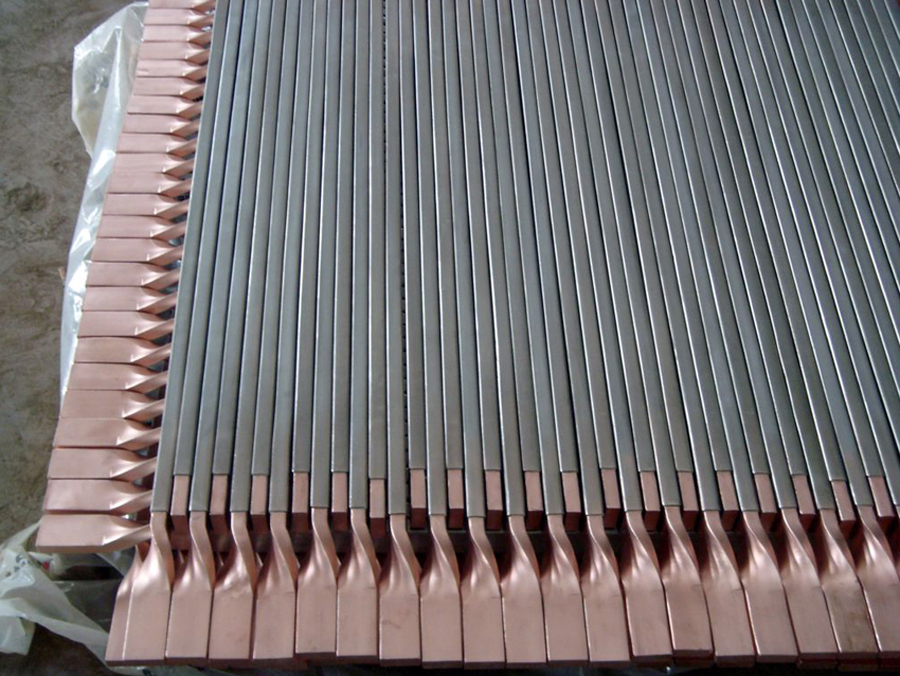

鈦銅復合棒工藝的可貴是能夠使鈦和銅在組織架構上緊密結合成為一體，如同皮包肉一般的聯(lián)結，這樣的組合不但不會增加電流的阻力，它能使銅正常地發(fā)揮它本質上原有的導電性能，也能在不影響銅原有的優(yōu)良導電性能基礎上，添加了以下四個優(yōu)勢：

1、支撐強度：

鈦銅復合棒所具有的屈服強度達到135Mpa，拉剪強度達到180260Mpa，充分滿足生產(chǎn)設計要求而達到陽極在操作時所需要的支撐性能。

2、耐腐蝕性：

鈦銅復合棒外層直接與電解介質接觸，外層的純鈦具有優(yōu)異的抗腐蝕性能（見后表），其壽命比其它材料電極長10倍以上。

3、節(jié)省能耗：

因為所采用的爆炸+軋制法生產(chǎn)工藝能使鈦銅完全緊密復合，不產(chǎn)生脫層，大幅減少電解液、電鍍液的污染，使電流阻力大幅降低到7.77×1－6Ω，讓電流更順暢，因而節(jié)省能耗。

4、提高環(huán)保效果：

因為所采用的爆炸+軋制法生產(chǎn)工藝能使鈦銅完全緊密復合，不產(chǎn)生脫層所造成液體污染，因為外層鈦的耐腐蝕，不產(chǎn)生氧化所帶來的空氣和環(huán)境污染，也大幅度的減低整體環(huán)境污染。我們可根據(jù)用戶要求生產(chǎn)不同規(guī)格的鈦包銅、鋯包銅。

相關鏈接
