立坤鈦業TC11鈦合金棒材供貨規格

發布時間：2020-03-27 16:51:12 瀏覽次數：

一、概述

TC11鈦合金的名義成分為Ti-6.5Al-3.5Mo-1.5Zr-0.3Si，是一種α-β型鈦合金耐熱鈦合金，鋁當量為3.5，鉬當量為7.3。該合金還具有良好的熱加工工藝性(包括常規工藝性能和超塑性)，可以進行焊接和各種方式的機加工。該合金的β熱處理及等溫鍛已獲得迅速的發展。

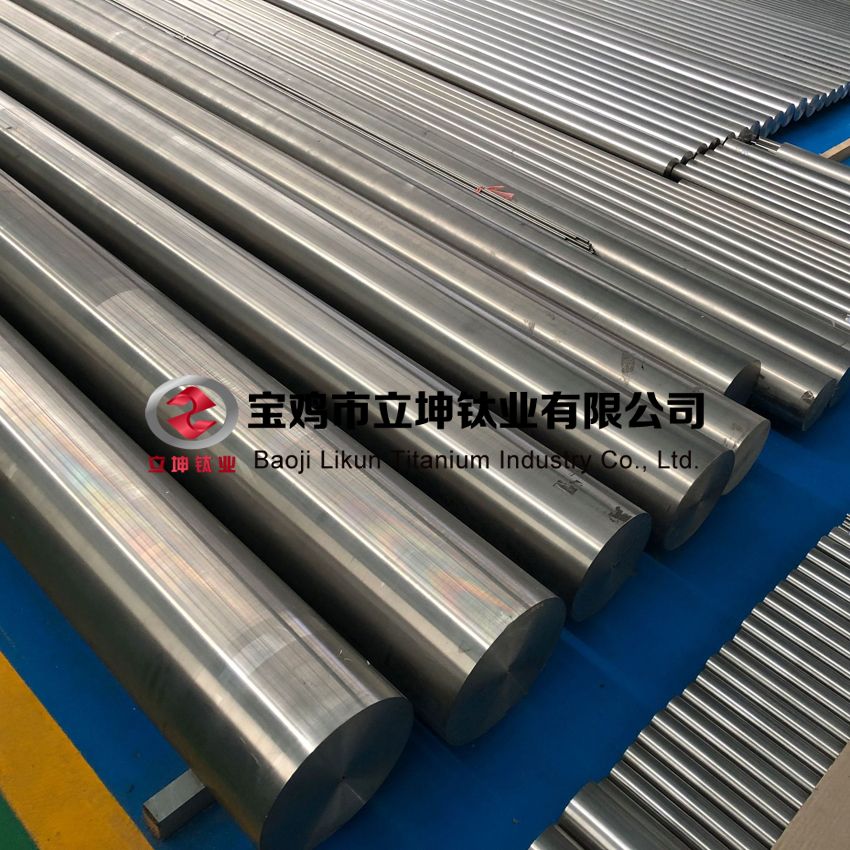

TC11鈦棒

該合金對熱鹽應力腐蝕也存在著一定的敏感性。

該合金主要用于制造航空發動機的壓氣機盤、葉片、鼓筒等零件，也可用于制造飛機結構件。通過α-β區的熱變形和熱處理，該合金的最高長期工作溫度為500℃。生產的半成品有棒材、鍛件和模鍛件等。

TC11鈦合金是我囯空應用較廣的高溫鈦合金，最高使用溫度500℃，主要應用在航空發動機壓氣機的零部件，如葉片、盤件、鼓筒和軸類等。也可以制成異形鑄件，制件的使用工作條件為，在退火狀態可用于500℃以下500小時和550℃以下100小時以及450℃以下1000小時，在強化處理狀態可用于500℃以下100小時工作的零件和在700℃以下一次性工作的零件。

相近牌號有 BT9 (俄羅斯)。

二、化學成分

GB/T 3620.1-2007《鈦及鈦合號和化學成分》所規定的TC11鈦合金的化學成分質量分數/%

主要成分					雜質，不大于
Al	Mo	Zr	Si	Ti	Fe	C		H	O	其他元素
										單一	總和
5.8～7.0	2.8～3.8	0.8～2.0	0.20～0.35	余量	0.25	0.08	0.05	0.012	0.15	0.10	0.40

三、合金性能

密度4.48g/cm3，室溫彈性模量123GPa，泊松比0.33，相變點1000±20℃，硬度HB331-343℃。

TC11鈦合金技術標準規定的性能

技術標準	品種	狀態	規格 mm	取樣方向	室溫性能					高溫性能
					Rm Mpa	Rp0.2 MPa	A %	Z %	ak J/cm2	500℃
					Rm Mpa	Rp0.2 MPa	A %	Z %	ak J/cm2	Rm Mpa	Rp0.2 MPa	A %	Z %	σ35h Mpa	σ100h Mpa
					不小于
GB/T 2965- 2007	棒材	M	a	L	1030	900	10	30	-	685	-	-	-	640	-
GJB 2218A- 2008	棒材	M	12～100 ＞100～150	L	1030 1030	910 910	9 8	30 23	-	685 -	-	-	-	640 -	-
GJB 2218A- 2008	鍛坯	M	38～110	L	1030	910	8	23	-	-	-	-	-	-	-
GJB 2220- 1994	餅環坯	M	38～110 m≤60kg	C	1060～1230	910	8	23	295b	-	-	-	-	-	-
GJB 2744A- 2007	鍛件	M	≤100	L C	1030 1030	910 885	9 8	25 23	29.5 29.5	685	-	12	40	640	590
GJB 494A- 2008	棒材	M	≤70	L	1030～1230	930	9	30	24	685	-	12	45	640	-
HB 7238- 1995	鍛件	M	m≤60kg	C	1030～1225	885	8	23	295b	-	-	-	-	-	-
HB 5263- 1995	盤模鍛件	M	-	C	1030～1230	885	8	23	295b	-	-	-	-	-	-
a:橫截面積不大于64.5cm2且矩形棒的截面厚度不大于76mm。 b:單位為J。

TC11鈦合金棒材的高溫持久性能

品種	d,mm	狀態	取樣方向	θ, ℃	σ100h, MPa	σ300h, MPa	σ100h, MPa
棒材	20	雙重退火	L	300 350 400 450 500 550	912 912 902 834 647 373	-	- 1285 1275 1177 981 539
棒材	22	雙重退火	L	450 500 550	856 672 406	811 578 310	-

国产亚洲精品久久久久丝瓜丨欧美亚洲国产精品久久丨女人脱了内裤趴开腿让男躁丨伊人久久大香线蕉综合网站丨最新国产精品剧情在线ss

立坤鈦業TC11鈦合金棒材供貨規格

相關鏈接

版權所有

網站導航
