石化能源用鈦鋼復合板的拉伸力學性能研究
搜索:
當前所在位置:首頁 >> 新聞資訊 >> 行業資訊

石化能源用鈦鋼復合板的拉伸力學性能研究

發布時間 :2022-05-18 06:22:47 瀏覽次數 :

引言

鈦鋼復合板作為一種耐腐蝕,可焊性、導熱性及成形性良好的金屬材料,被廣泛應用在水下、石化、能源等領域。

鈦金屬因其良好的耐腐蝕性被用于化學容器、熱交換容器等,但成本較高,尤其作為結構部件時,這個問題更為突出。鋼材有較高的強度和韌性,將金屬鈦和鋼壓制成鈦鋼復合材料,不僅降低了成本,還利用了鈦的耐腐蝕性和鋼的高強度,更重要的是鈦鋼復合材料在后期的熱處理、切割、卷筒等生產中不會產生分裂或分層。

鈦鋼復合板是通過熱軋、爆炸等復合工藝[1]將鈦合金和低碳鋼壓合在一起得到的新型復合鋼板[2]。1954年,日本通過爆炸復合法,憑借炸藥的爆發力,將鈦和鋼兩種金屬結合在一起,形成鈦鋼復合板。用鈦鋼復合板制備的設備,利用鈦合金的耐腐蝕性與容器內的溶液接觸,低碳鋼則作為容器的外壁,這樣既具備耐腐蝕性能,又保證了強度和剛度[3]。然而,由于鈦和鋼材在結合時,會出現結合率不夠好而造成鈦層和鋼層表面局部有裂紋、氣孔夾渣、未焊透等問題,因此,研究鈦鋼復合板基層和復層共同作用機理十分重要。

目前,國內外對鈦鋼復合板的基本力學性能已有研究。

其中,段文森等[4]研究了通過爆炸復合工藝制造的鈦鋼復合板的剪切疲勞行為、斷裂韌性和斷裂機理。楊揚分析了鈦鋼復合結構界面結構,建立了模型,進行了力學研究[5]。Qiu Zheng等[6-7]對純鈦薄板考慮溫度效應和應變速率的單調力學試驗進行了研究。

本文對TA2+Q235b鈦鋼復合板進行拉伸剪切試驗,在拉伸荷載下,通過分析彈性模量、抗拉強度、屈服強度、伸長率,并將試驗結果與有限元模擬對比,研究鈦鋼復合板的力學性能。試驗中,低碳鋼在屈服前,加載速率先快后慢。

1、試驗材料

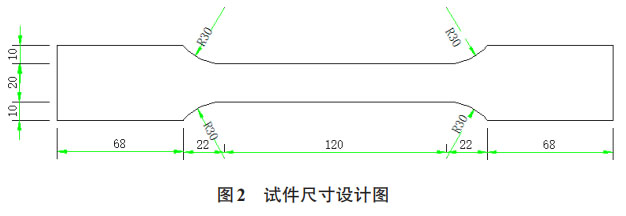

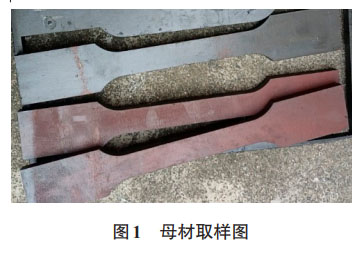

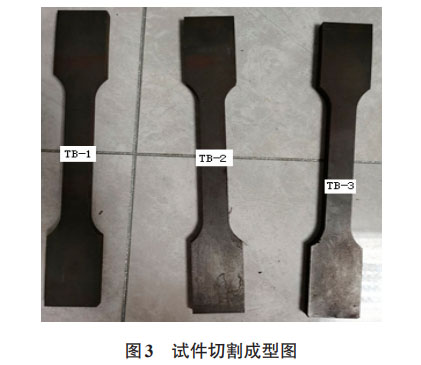

拉伸試件從本材上取樣,尺寸參考GB/T 228.1-2010《金屬材料拉伸試驗第1部分:室溫試驗方法》[8]確定,見圖1。試件長度300mm。共設計三個相同的復合比,編號分別為TB-1、TB-2、TB-3。鋼材基層厚度10mm,鈦層厚度2mm。試件尺寸設計見圖2。切割成型后的試件見圖3。

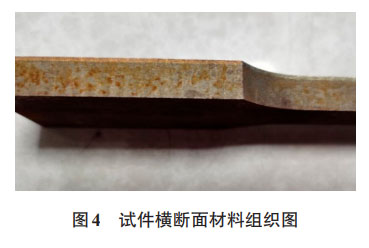

由圖4板件橫斷面材料組織圖,可以明顯看出鈦層和低碳鋼層的分布情況。

2、試驗與結果分析

2.1 試驗方案

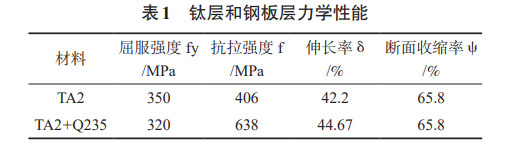

TA2+Q235b爆炸型鈦鋼復合板,覆板采用工業用純鈦TA2,厚度為2mm,基層采用235鋼,厚度為11mm。表1是TA2和Q235的力學性能指標。


根據GB/T 228.1-2010[8],線切割TA2+Q235b復合板拉伸試樣。拉伸試驗在微機伺服液壓萬能實驗機進行,單點法測疲勞在MTS810型疲勞試驗機進行,依次選出五個應力,0.5rm, 0.45rm, 0.4rm, 0.35rm, 0.3rm,試驗中逐級降低應力級別,正玄波頻率30Hz,應力比為-1,加載次數2×105次。鈦鋼復合板界面微觀組織采用蔡司Axiovert200MAT金相顯微鏡分析觀察。

2.2 試驗過程

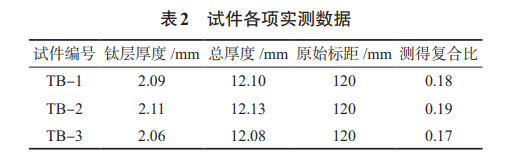

加載初期,隨著荷載增大,試件被輕微拉長,橫截面出現縮小跡象。隨著荷載進一步增大,試件變形量增大。加載到最大值時,試件出現頸縮現象,最終斷裂。試驗過程中,試件從開始加載到破壞,伴隨有兩次響聲,第一次是鈦-鋼界面分離,第二次是試件斷裂。可見,鈦鋼復合板材的基層和復層在拉伸過程中能協同工作。試件各實測數據見表2。

值得注意的是,所有試件的斷口形狀接近[6],且伴隨著拉伸,有彎曲變形,這是由于板件的殘余應力釋放所致。同時,對TA2+Q235b鋼材進行微觀分析可知,層兩側微觀相貌相近,表明兩種金屬材料在結合度方面有較好的連接性。


2.3 應力-應變曲線

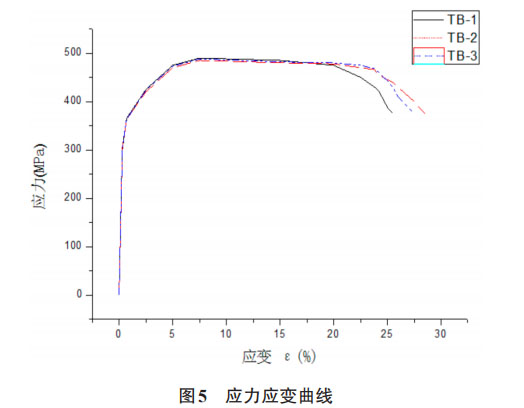

通過三組試件的拉伸試驗測得應力應變曲線。試驗中可以看出,低碳鋼有明顯的屈服應變,而鈦鋼則呈現出非線性的無屈服應變的應力應變狀態。因此,采用名義屈服值作為其屈服強度。應力應變曲線見圖5。


從圖5看出,當應變?cè)?%以下時,曲線的斜率趨于平緩,屈服變形表現明顯。同時,隨著鋼材應變負荷比的提高,變形能力逐漸下降,這是由于在拉伸中鈦比例減少所致。

通過測量,發現試件長度變大,首先是中部變長,然后逐級向兩端擴散,基層和復層的應變相同,表明二者發生協同變形。由測量結果還可以看出,試件的變形中部變形最大,切橫截面處變形均勻,同樣表明基層和復層的協同變形。

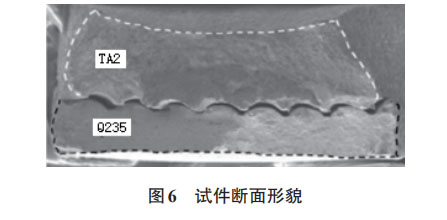

由圖6可以看出,材料拉伸斷裂時沿著位錯滑移面運動,析出物晶體出現不連續錯位塞機。試驗中出現應力集中現象,這是由于在微弱部位出現孔洞,且隨著切應力的增大,孔洞聚集,最后出現頸縮現象,繼而斷裂。通過基材和復材的微觀拉伸圖可以看出,斷口有明顯的韌性特征,表面有一定數量大小不等的橢圓或圓形小窩,大小分布不均,這證明材料在斷裂前發生了較明顯的塑性變形。


3、有限元模擬

利用ABAQUS軟件,采用三維8點減縮積分實體單元建立三維有限元模型,采用鈦鋼雙金屬材料試件,忽略幾何缺陷和殘余應力[9]。網格尺寸為1mm,標距在截面的兩端,基層和復層泊松比分別為0.3和0.36。

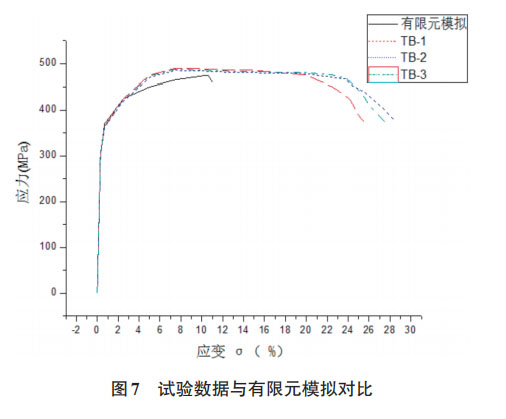

采用TA2+Q235b的本構模型,對鈦鋼復合板的應力應變曲線進行有限元分析,見圖7。可以看出,有限元模擬結果與試驗結果吻合度良好。試驗包括彈性階段、屈服階段、強化階段和破壞階段,當達到抗拉強度極限后,試件出現明顯頸縮現象。


4、鈦鋼復合板疲勞性能分析

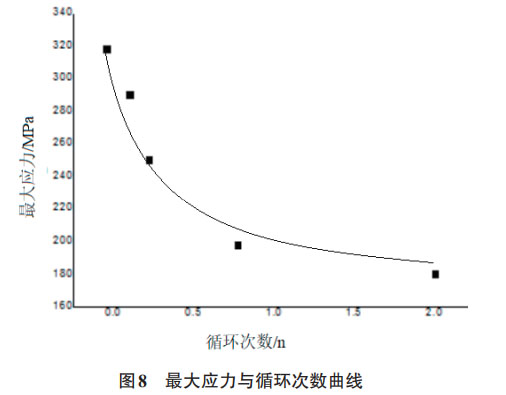

通過鈦鋼復合板材料疲勞強度測試,可以發現復合板的疲勞強度介于基層和鈦板之間,見圖8,這是由于鈦鋼復合板結合面組織不均勻,以及成分差異和應力差異。由于基層和面層組織成分不同,以及鈦層在塑性變形中產生孿晶組織,因而在高疲勞應變作用下更容易產生裂紋,造成金屬的疲勞損傷,降低其疲勞強度。


5、結論

本文通過對TA2+Q235b鈦鋼復合板的拉伸試驗,研究其力學性質,并將試驗結果與有限元數據模型對比,結果顯示,TA2+Q235b鈦鋼復合板材各參數隨負荷比增大,彈性模量隨之降低。因此,各參數與復合比有關。隨著強度和伸長率的增加,抗拉強度增大,塑性減小。

參考文獻

[1]閆力. 鈦鋼復合板的特點及應用領域[J]. 中國鈦業,2011(3):12-14.

[2]BAN H Y, SHI Y J, TAO X Y. Use of clad steelin engineering structures[C]//Proceedings of the fifteenthEast Asia-Pacific conference on structural engineering &construction, Xi’an, 2017:1167-1173.

[3]孟憲斌,易彩虹,吳小玲,等. 鈦及鈦合金復合材料發展及工業應用[J]. 中國化工裝備,2013,15(6):3-7.

[4]段文森,魯漢民,劉建新. 金屬爆炸復合界面的疲勞裂紋擴展特性及斷裂機制的研究[J]. 稀有金屬材料與工程,1989,3(8):6-10.

[5]楊揚. 鈦/鋼爆炸復合界面的微觀組織結構和力學行為[J]. 材料導報,1994,8(5):26.

[6]QIU Z, SHIMIZU T, MING Y. Grain size effect onmechanical behavior of thin pure titanium foils at elevatedtemperatures[J]. International journal of mechanical sciences,2017,133.

[7]QIU Z, et al. Tensile properties and constitutivemodel of ultrathin pure titanium foils at elevated temperaturesin microforming assisted by resistance heating method[J].Materials & design, 2014,63(Nov. ):389-397.

[8]GB/T 228. 1-2010,金屬材料拉伸試驗第1部分:室溫試驗方法[S].

[9]LIU X, BAI R, et al. Material properties and stressstrain curves for titanium-clad bimetallic steels[J]. Journal of

constructional steel research, 2019,162:105756.
